玩具模车仔整体电极拆公技巧~冲模学习网
[文章导读]玩具模车仔整体电极拆公技巧
公众号模版


eAV冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

玩具模车仔整体电极拆公技巧eAV冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

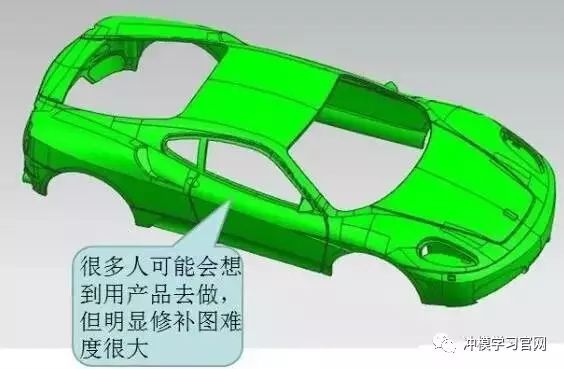

我们在拆电极过程中,对于一些外观要求比较高的模具都要求拆整公以保证产品的夹口线,比如玩具模中的车仔模,但此类模具基本都四个行位,那我们主体电极怎么拆呢?如下图:

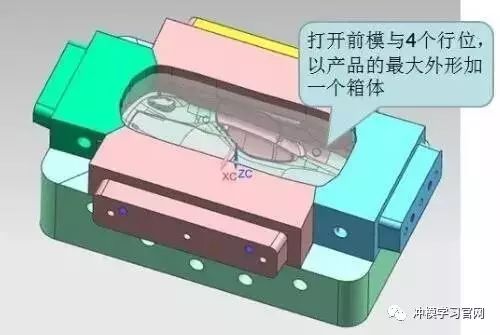

1.如上图,如果用产品去做,显示难度非常大,补碰穿孔与封闭外形难度太大,下面为大家介绍一种非常简单的方法,哪怕是菜鸟那比较容易接受,如下图:eAV冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

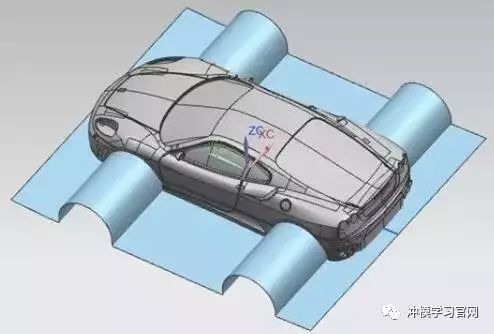

2.用布尔运算求出前模与4个行位的大概形状,如下图:eAV冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

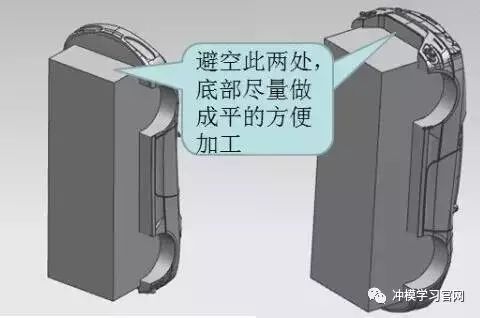

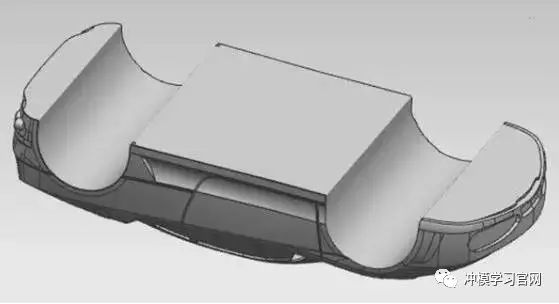

3.以车身两侧拉伸去掉不要部分,方便避空与加工,如下图:eAV冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网


eAV冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

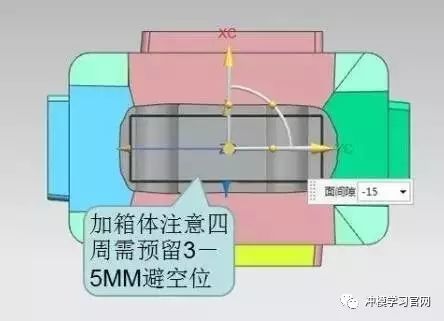

4.选择侧面修剪掉的底面加一个箱体,需要注意避开4个行位防止干涉,如下图:eAV冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网


eAV冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

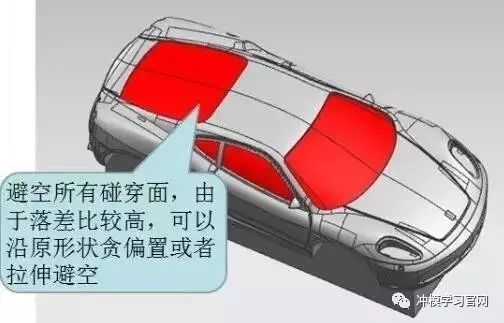

5.避空车头,车尾以及所有碰穿不好加工区域,如下图:eAV冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网

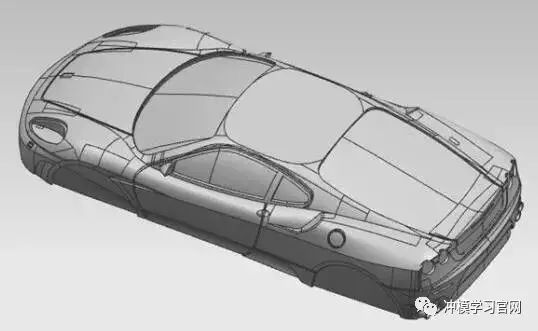

6.最后,因需要侧面加工,加基准时基准台高度做到15MM方便加工,完成如下图:
eAV冲模学习网|VISI|UG|PressCAD|Dynaform|AutoForm|冲模自学网|五金|汽车|模具学习网
